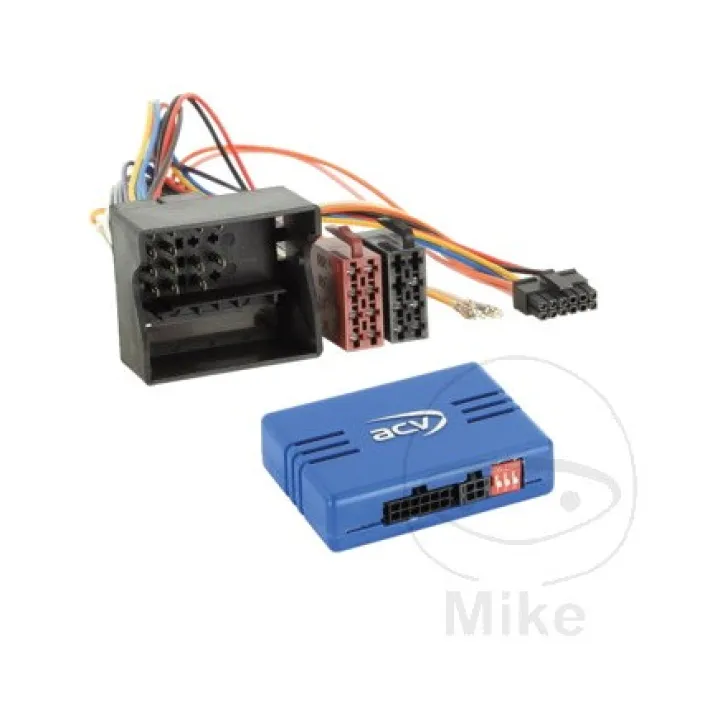

ACV Cable adaptador LFB INTERFACE 1940819

LFB BMW/Mercedes/Smart/VW varios vehículos 40Pin Quadlock

Adaptador de mando a distancia para volante BMW / Mercedes / Smart / VW

Mantenga las funciones originales del mando a distancia del volante cuando sustituya su radio de fábrica por una radio del mercado de accesorios.

Por favor, compare los conectores ilustrados del adaptador con los de su vehículo y asegúrese de que encajan óptica y técnicamente.

Compruebe también si en su vehículo se instaló una de las radios originales de fábrica especificadas.

Nota:

CAN bus

Conexión: enchufe Mercedes Quadlock de 40 pines > Artículo: 42c x28

Compruebe la posición del interruptor DIP

Vehículos Mercedes sin pasarela de audio

Vehículos Mercedes con pasarela de audio > Artículo: 1195-25-2500-0 / 1195-25-6500-0 / 42a -1190-001

Vehículos Mercedes con sistema de sonido OEM Harman Kardon > Artículo : 194 08 01 / 13-1190-53

Salidas:

rosa: +12V encendido borne 15 1,5A máx.

naranja: +12V alumbrado borne 58 0,1A máx.

blanco: +12V marcha atrás 1,5A máx.

Apto para los siguientes vehículos

BMW Serie 1 (E81/E82/E87/E88) 03/2004 - 10/2013**/***

BMW Serie 3 (E90/E91/E92/E93) 03/2005 - 10/2013**/****

MERCEDES

Mercedes Clase A (W169) 10/2004 - 04/2012

Mercedes Clase A (C169) 11/2004 - 07/2011

Mercedes Clase B (T245) 6/2005 - 06/2011

Mercedes Clase C (W203) 02/2004 - 09/2007

Mercedes Clase C (W204) 08/2007 01/2011

Mercedes Clase C (W204) 03/2011 - 10/2015

Mercedes Clase CLK (W209) 04/2005 - 01/2010

Mercedes Clase E (W211) 03/2008 - 01/2009

Mercedes Clase E (W212) 02/2009 - 03/2013**

Mercedes Clase G (W463) 04/2007 - 06/2008

Mercedes Clase G (W164) 09/2008 - 06/2012

Mercedes Clase GL (X164) 09/2006 - 05/2009

Mercedes Clase GL (X164) 05/2009 - 07/201

Mercedes Clase M (W164) 07/2005 - 04/2008

Mercedes Clase M (W164) 10/2008 - 07/2011

MERCEDES ML (W164) 07/2005 - 04/2008

MERCEDES ML (W164) 10/2008 - 07/2011

Mercedes Clase R (W251) 09/2005 - 05/2007

Mercedes Clase R (W251) 05/2007 - 05/2010

Mercedes Clase SLK (R171) 04/2008 -03/2011

Mercedes Sprinter (W906) 04/2006 - 08/2013

Mercedes Sprinter (W906) 08/2013 - 05/2018

Mercedes Sprinter (W907/W910) 06/2018 - 12/2020*/***

Mercedes Sprinter (W907/W910) 11/2019 - 2022*/***

Mercedes Vito/Viano (W639) 07/2003 - 08/2010

Mercedes Vito/Viano (W639) 09/2010 - 03/2014

Mercedes Vito (V447) 10/2014 - 02/2019*/**/***

Mercedes Vito (V447) 05/2019 - 2022*/**/***

SMART

Smart For Four (W454) 01/2004 - 04/2007

VERDE/BLANCO

VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011

VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016

Se proporcionan las siguientes señales:

ENCENDIDO

Alumbrado

marcha atrás

Speedpulse

Mando a distancia del volante

Referencias:

*Vehículos con E-Call > Artículo : 1424-27-0

**Vehículos con función de corte de corriente continua de +12 V > Borne de conexión de corriente continua de +12 V 30 batería con fusible

***Vehículos con dispositivo Audio 10 OEM sólo admite la función alto/silencio

***Codificar el vehículo a la unidad Audio 15 OEM si es necesario

****Vehículos con PDC trasero > Artículo: 42cxpdc

Cable de conexión para los siguientes fabricantes de radios:

Multilead varios dispositivos: 42arc100

Alpine conector jack de 3,5 mm: 42arc 101

Blaupunkt 2010> Conector jack 3,5mm: 42arc 107

Blaupunkt 2010> Key1 / Key2 / (GND) conector: 42arc 000

China HU Key1 / Key2 / (GND) conector: 42arc 000

Clarion conector jack de 3,5 mm: 42arc 104

Conector de cable único Digital Dynamics: 42arc108

ESX Key1 / Key2 conector: 42arc 000

Conector jack 3,5 mm JVC: 42arc 104

Conector de cable único JVC: 42arc105

Kenwood conector de cable único: 42arc105

Kenwood 2017> conector jack de 3,5 mm: 42arc 107

Kenwood 2020> Conector Key1 / Key2 / GND: 42arc 000

Pioneer conector jack de 3,5 mm: 42arc 107

Snooper Key1 / Key2 conector: 42arc 000

Sony conector jack de 3,5 mm: 42arc 107

Conector de cable único XZent: 42arc108

Zenec conector de cable único: 42arc108
