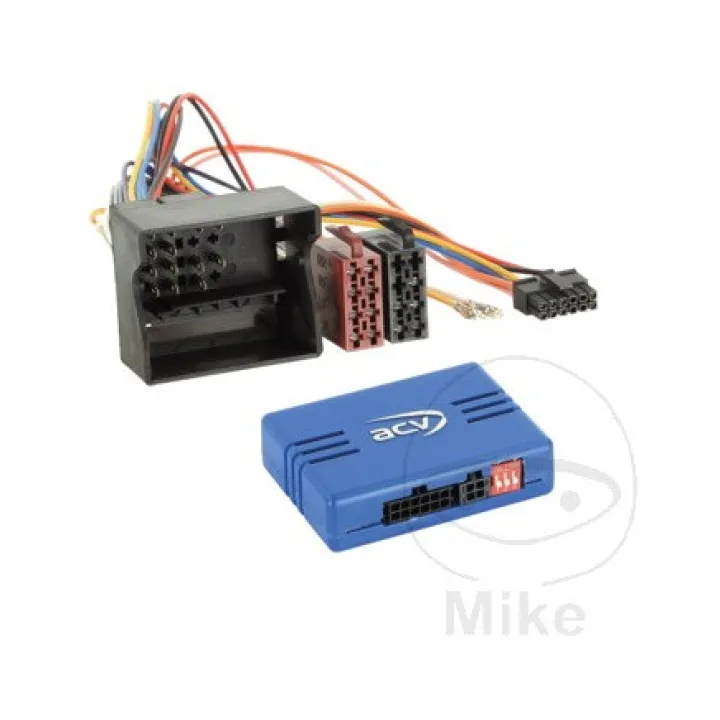

ACV Adapterikaapeli LFB INTERFACE 1940819

LFB BMW/Mercedes/Smart/VW useat ajoneuvot 40Pin Quadlock

Ohjauspyörän kauko-ohjaimen sovitin BMW / Mercedes / Smart / VW

Säilytä ohjauspyörän kauko-ohjaimen alkuperäiset toiminnot, kun vaihdat tehtaan radiossa jälkimarkkinaradioon.

Vertaa sovittimen kuvassa olevia liittimiä ajoneuvosi liittimiin ja varmista, että ne sopivat optisesti ja teknisesti.

Tarkista myös, onko ajoneuvoosi asennettu jokin määritetyistä alkuperäisistä tehdasradioista.

Huomautus:

CAN-väylä

Liitäntä: 40-nastainen Mercedes Quadlock -pistoke > Artikkeli: 42c x28

Tarkista DIP-kytkimen asento

Mercedes-ajoneuvot ilman audio-yhdyskäytävää

Mercedes-ajoneuvot, joissa on audio-gateway > Artikkeli: 1195-25-2500-0 / 1195-25-6500-0 / 42a -1190-001

Mercedes-ajoneuvot, joissa on OEM-äänijärjestelmä Harman Kardon > Artikkeli : 194 08 01 / 13-1190-53

Lähdöt:

vaaleanpunainen: +12V sytytys liitin 15 1,5A maks.

oranssi: +12V valaistus liitin 58 0,1A maks.

valkoinen: +12V peruutus 1,5A maks.

Soveltuu seuraaviin ajoneuvoihin

BMW Sarja 1 (E81/E82/E87/E88) 03/2004 - 10/2013**/***

BMW Sarja 3 (E90/E91/E92/E93) 03/2005 - 10/2013**/****

MERCEDES

Mercedes Clase A (W169) 10/2004 - 04/2012

Mercedes Clase A (C169) 11/2004 - 07/2011

Mercedes Clase B (T245) 6/2005 - 06/2011

Mercedes Clase C (W203) 02/2004 - 09/2007

Mercedes Clase C (W204) 08/2007 01/2011

Mercedes Clase C (W204) 03/2011 - 10/2015

Mercedes Clase CLK (W209) 04/2005 - 01/2010

Mercedes Clase E (W211) 03/2008 - 01/2009

Mercedes Clase E (W212) 02/2009 - 03/2013**

Mercedes Clase G (W463) 04/2007 - 06/2008

Mercedes Clase G (W164) 09/2008 - 06/2012

Mercedes Clase GL (X164) 09/2006 - 05/2009

Mercedes Clase GL (X164) 05/2009 - 07/201

Mercedes Clase M (W164) 07/2005 - 04/2008

Mercedes Clase M (W164) 10/2008 - 07/2011

MERCEDES ML (W164) 07/2005 - 04/2008

MERCEDES ML (W164) 10/2008 - 07/2011

Mercedes Clase R (W251) 09/2005 - 05/2007

Mercedes Clase R (W251) 05/2007 - 05/2010

Mercedes Clase SLK (R171) 04/2008 -03/2011

Mercedes Sprinter (W906) 04/2006 - 08/2013

Mercedes Sprinter (W906) 08/2013 - 05/2018

Mercedes Sprinter (W907/W910) 06/2018 - 12/2020*/***

Mercedes Sprinter (W907/W910) 11/2019 - 2022*/***

Mercedes Vito/Viano (W639) 07/2003 - 08/2010

Mercedes Vito/Viano (W639) 09/2010 - 03/2014

Mercedes Vito (V447) 10/2014 - 02/2019*/**/***

Mercedes Vito (V447) 05/2019 - 2022*/**/***

Smart

Smart For Four (W454) 01/2004 - 04/2007

VIHREÄ/VALKOINEN

VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011

VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016

Seuraavat signaalit toimitetaan:

SYTYTYS

Valaistus

peruutus

Speedpulse

Ohjauspyörän kauko-ohjain

Viitteet:

*Ajoneuvot, joissa on E-Call > Artikkeli : 1424-27-0

**Ajoneuvot, joissa on +12 V:n tasavirran katkaisutoiminto > +12 V:n tasavirran liitäntänapa 30 akku sulakkeella

***Ajoneuvot, joissa on Audio 10 OEM -laite, tukevat vain kova/mykkä-toimintoa

***Koodaa ajoneuvo Audio 15 OEM -yksikköön tarvittaessa

****Ajoneuvot, joissa on taka-PDC > Artikla: 42cxpdc

Liitäntäkaapeli seuraaville radiovalmistajille:

Multilead useita laitteita: 42arc100

Alpine 3,5 mm:n jack-liitin: 42arc 101

Blaupunkt 2010> 3,5 mm:n jack-liitin: 42arc 107

Blaupunkt 2010> Key1 / Key2 / (GND) liitin: 42arc 000

China HU Key1 / Key2 / (GND) liitin: 42arc 000

Clarion 3,5 mm:n jack-liitin: 42arc 104

Digital Dynamics yksikaapeliliitin: 42arc108

ESX Key1 / Key2 liitin: 42arc 000

JVC 3,5 mm:n jack-liitin: 42arc 104

JVC yksikaapeliliitin: 42arc105

Kenwood yksikaapeliliitin: 42arc105

Kenwood 2017> 3,5 mm:n jack-liitin: 42arc 107

Kenwood 2020> Key1 / Key2 / GND liitin: 42arc 000

Pioneer 3,5 mm:n jack-liitin: 42arc 107

Snooper Key1 / Key2 liitin: 42arc 000

Sony 3,5 mm:n jack-liitin: 42arc 107

XZent yksikaapeliliitin: 42arc108

Zenec yksittäinen kaapeliliitin: 42arc108
