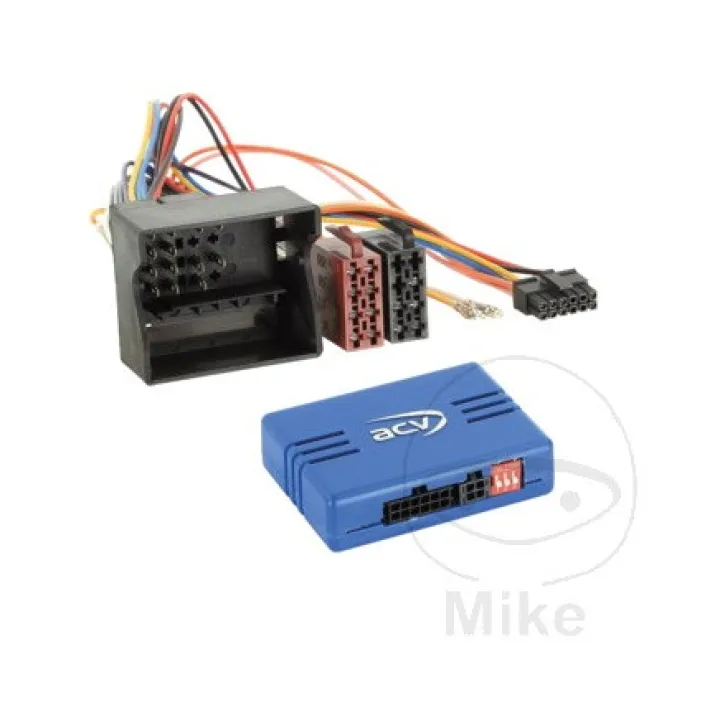

ACV Adaptérový kabel LFB INTERFACE 1940819

LFB BMW/Mercedes/Smart/VW různá vozidla 40Pin Quadlock

Adaptér dálkového ovládání pro volant BMW / Mercedes / Smart / VW

Zachovejte původní funkce dálkového ovládání na volantu při výměně továrního rádia za rádio z trhu s příslušenstvím.

Porovnejte prosím zobrazené konektory adaptéru s konektory vašeho vozidla a ujistěte se, že pasují opticky i technicky.

Zkontrolujte také, zda je ve vašem vozidle nainstalováno některé z uvedených originálních továrních rádií.

Poznámka:

CAN bus

Připojení: zástrčka Mercedes Quadlock 40 pinů > Položka: 42c x28

Zkontrolujte polohu přepínače DIP

Vozidla Mercedes bez audio brány

Vozidla Mercedes s audio bránou > Položka: 1195-25-2500-0 / 1195-25-6500-0 / 42a -1190-001

Vozidla Mercedes se zvukovým systémem OEM Harman Kardon > Položka : 194 08 01 / 13-1190-53

Výstupy:

růžový: +12V zapalování svorka 15 1,5A max.

oranžový: +12V osvětlení svorka 58 0,1A max.

bílý: +12V zpátečka 1,5A max.

Vhodné pro následující vozidla

BMW Řada 1 (E81/E82/E87/E88) 03/2004 - 10/2013**/***

BMW Řada 3 (E90/E91/E92/E93) 03/2005 - 10/2013**/****

MERCEDES

Mercedes Clase A (W169) 10/2004 - 04/2012

Mercedes Clase A (C169) 11/2004 - 07/2011

Mercedes Clase B (T245) 6/2005 - 06/2011

Mercedes Clase C (W203) 02/2004 - 09/2007

Mercedes Clase C (W204) 08/2007 01/2011

Mercedes Clase C (W204) 03/2011 - 10/2015

Mercedes Clase CLK (W209) 04/2005 - 01/2010

Mercedes Clase E (W211) 03/2008 - 01/2009

Mercedes Clase E (W212) 02/2009 - 03/2013**

Mercedes Clase G (W463) 04/2007 - 06/2008

Mercedes Clase G (W164) 09/2008 - 06/2012

Mercedes Clase GL (X164) 09/2006 - 05/2009

Mercedes Clase GL (X164) 05/2009 - 07/201

Mercedes Clase M (W164) 07/2005 - 04/2008

Mercedes Clase M (W164) 10/2008 - 07/2011

MERCEDES ML (W164) 07/2005 - 04/2008

MERCEDES ML (W164) 10/2008 - 07/2011

Mercedes Clase R (W251) 09/2005 - 05/2007

Mercedes Clase R (W251) 05/2007 - 05/2010

Mercedes Clase SLK (R171) 04/2008 -03/2011

Mercedes Sprinter (W906) 04/2006 - 08/2013

Mercedes Sprinter (W906) 08/2013 - 05/2018

Mercedes Sprinter (W907/W910) 06/2018 - 12/2020*/***

Mercedes Sprinter (W907/W910) 11/2019 - 2022*/***

Mercedes Vito/Viano (W639) 07/2003 - 08/2010

Mercedes Vito/Viano (W639) 09/2010 - 03/2014

Mercedes Vito (V447) 10/2014 - 02/2019*/**/***

Mercedes Vito (V447) 05/2019 - 2022*/**/***

SMART

Smart For Four (W454) 01/2004 - 04/2007

ZELENÁ/BÍLÁ

VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011

VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016

Poskytovány jsou následující signály:

ZAPALOVÁNÍ

Osvětlení

zpátečka

Speedpulse

Dálkové ovládání volantu

Odkazy:

*Vozidla s E-Call > Položka : 1424-27-0

**Vozidla s funkcí přerušení stejnosměrného proudu +12 V > Svorka připojení stejnosměrného proudu +12 V 30 baterie s pojistkou

***Vozidla se zařízením Audio 10 OEM podporuje pouze funkci hlasitě/ticho

***Zakódovat vozidlo do jednotky Audio 15 OEM v případě potřeby

****Vozidla se zadním PDC > Článek: 42cxpdc

Propojovací kabel pro následující výrobce rádií:

Multilead pro různá zařízení: 42arc100

Alpine konektor jack 3,5 mm: 42arc 101

Blaupunkt 2010> Konektor jack 3,5mm: 42arc 107

Blaupunkt 2010> Key1 / Key2 / (GND) konektor: 42arc 000

China HU Key1 / Key2 / (GND) konektor: 42arc 000

Clarion konektor jack 3,5 mm: 42arc 104

Konektor pro jediný kabel Digital Dynamics: 42arc108

ESX Key1 / Key2 konektor: 42arc 000

Konektor jack 3,5 mm JVC: 42arc 104

Konektor pro jediný kabel JVC: 42arc105

Kenwood konektor pro jediný kabel: 42arc105

Kenwood 2017> konektor jack 3,5 mm: 42arc 107

Kenwood 2020> Konektor Key1 / Key2 / GND: 42arc 000

Pioneer konektor jack 3,5 mm: 42arc 107

Snooper Key1 / Key2 konektor: 42arc 000

Sony konektor jack 3,5 mm: 42arc 107

Konektor pro jediný kabel XZent: 42arc108

Zenec konektor pro jediný kabel: 42arc108
