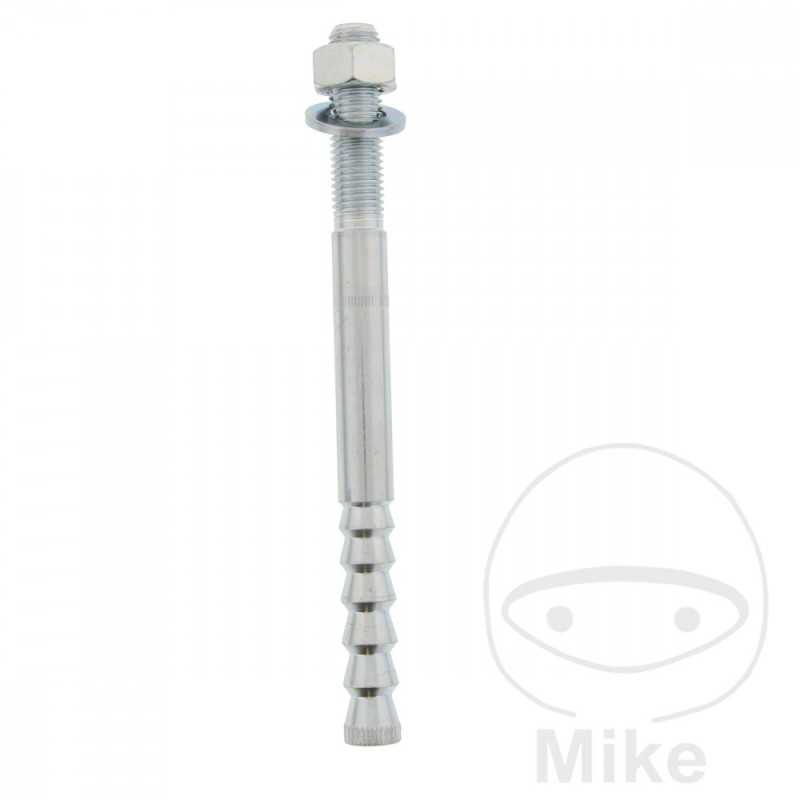

SIN MARCA Barra de anclaje M16X60/210 VMZ-A 125 M16-60/210 486.00.04

Barra de anclaje VMZ- A 125 M16- 60/210

El sistema de inyección VMZ consiste en una barra de anclaje con elementos de expansión cónicos y un mortero de inyección de 2 componentes.

Esta combinación permite introducir altas cargas en el subsuelo con pequeñas distancias de borde y axiales.

De este modo, combina las ventajas de los anclajes adheridos y de expansión en un sistema de fijación homologado para el hormigón agrietado y no agrietado.

hormigón no agrietado.

Ventajas

- Es necesario un bajo espesor de los componentes de hormigón

- procesamiento aprobado a partir de -5° C de temperatura del sustrato

- El diámetro adecuado y la profundidad de anclaje óptima pueden seleccionarse entre una variedad de barras de anclaje.

se puede seleccionar la profundidad de anclaje

- la mayor eficiencia económica posible del anclaje gracias a anclajes más pequeños con menos esfuerzo de perforación

Ejemplos de aplicación

Anclaje de cargas pesadas en hormigón agrietado y no agrietado,

por ejemplo, estructuras de acero, ménsulas, construcción de fachadas.

Mortero de inyección: VMZ 345 (JM-No. 486.04.09)

Diámetro del taladro mm: 18

Longitud total de la espiga en mm: 210

Hilo: M16 x 55

Profundidad de la perforación mm: 165

profundidad de anclaje necesaria en el hormigón mm: 105

Espesor máx. de sujeción del componente mm:
