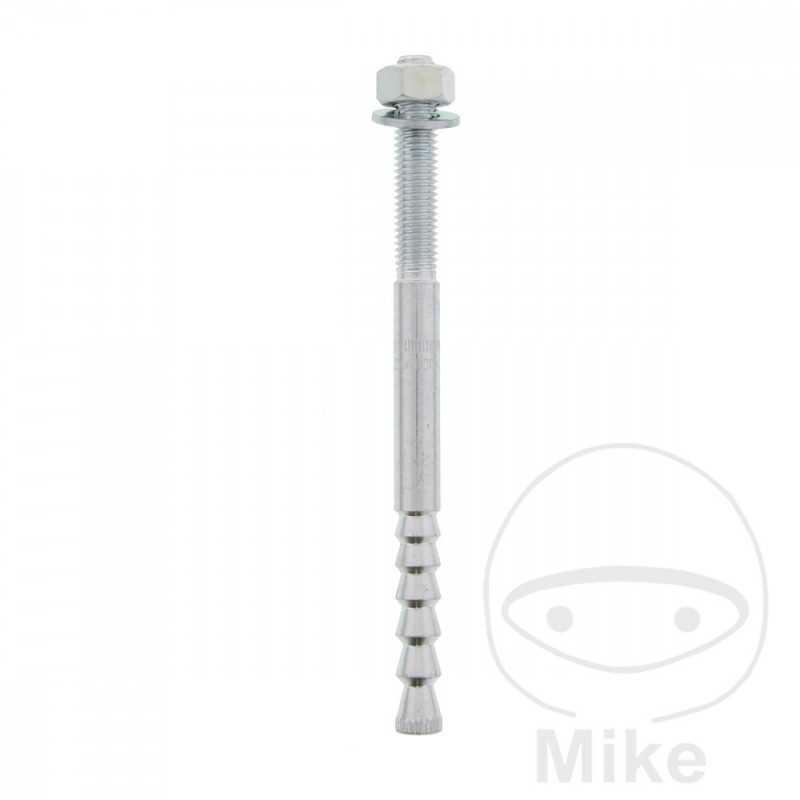

SIN MARCA Barra de anclaje M12 X 60/180 VMZ-A 100 M12-60/180 486.00.01

Barra de anclaje VMZ- A 100 M12- 60/180

El sistema de inyección VMZ consiste en una barra de anclaje con elementos de expansión cónicos y un

Mortero de inyección de 2 componentes. Esta combinación permite aplicar altas cargas con pequeñas

distancias de borde y centro en el subsuelo. Así, combina las ventajas de

y anclajes de expansión en un sistema de fijación aprobado para hormigón agrietado y no agrietado.

hormigón no agrietado.

Ventajas

- Es necesario un bajo espesor de los componentes de hormigón

- procesamiento aprobado a partir de -5° C de temperatura del sustrato

- El diámetro adecuado y la profundidad de anclaje óptima pueden seleccionarse entre una variedad de barras de anclaje.

se puede seleccionar la profundidad de anclaje

- la mayor eficiencia económica posible del anclaje gracias a anclajes más pequeños con menos esfuerzo de perforación

Ejemplos de aplicación

Anclaje de cargas pesadas en hormigón agrietado y no agrietado,

por ejemplo, estructuras de acero, ménsulas, construcción de fachadas.

Mortero de inyección: VMZ 345 (JM-No. 4860409)

Diámetro del taladro mm: 14

Longitud de la espiga en todos los mm: 180

Rosca: M12 x 56

Profundidad de la perforación mm: 155

profundidad de anclaje necesaria en el hormigón mm: 100

Espesor máx. de sujeción del componente mm:
