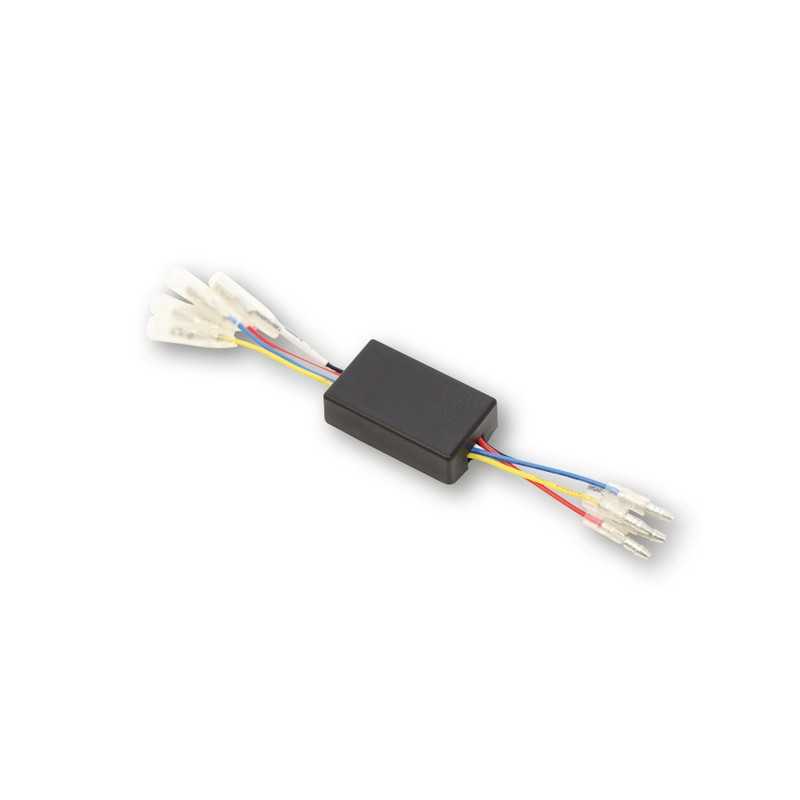

HIGHSIDER Caja electrónica de control relé DRL CB1 1107969

CAJA DE CONTROL DE DRL HIGHSIDER CB1





Caja de control de luz diurna para vehículos sin interruptor de luz





Al instalar la CAJA DE CONTROL DE DRL CB1, se proporciona el circuito correcto entre la luz de circulación diurna y la iluminación delantera del vehículo. Según la normativa, las luces de circulación diurna deben conectarse de forma que se apaguen automáticamente cuando se enciendan las luces principales. Dado que el faro principal siempre está encendido en vehículos sin interruptor de luz, la función de luz diurna no se puede utilizar correctamente. El BOX es adecuado para faros LED y convencionales y se instala entre el faro principal con luz diurna integrada o independiente y el sistema eléctrico del vehículo. La función de la luz de estacionamiento que se enciende a través de la cerradura de encendido cuando el vehículo está estacionado es completamente funcional.





Hecho a medida para su motocicleta: la amplia gama de accesorios de HIGHSIDER se adapta perfectamente a su motocicleta. Con un máximo de calidad y funcionalidad, puede diseñar fácilmente su bicicleta de acuerdo con sus deseos.





DIMENSIONES


Longitud: 48mm


Ancho: 28mm


Altura: 14mm





Empleo:


IN (sistema eléctrico del vehículo):


Amarillo = luz alta (+)


Azul = luz de cruce (+) Interruptor ON/OFF entre


Blanco = luces de estacionamiento (+)


Rojo = encendido 15 (+)


Negro = Tierra (-)





FUERA (faros)


Amarillo = luz alta (+)


azul = luz de cruce (+)


Negro = Tierra (-)





A las luces de circulación diurna:


Blanco = luz de estacionamiento (+)


Rojo = luz diurna (+)





Volumen de suministro: 1 pieza





Accesorios Opcionales:


Interruptor de luz encendido/apagado





Nota:


También se requiere un interruptor de ENCENDIDO y APAGADO separado para la CAJA DE CONTROL DRL (no incluido).


La luz trasera trasera debe permanecer siempre encendida, es decir, en encendido positivo.





Si ocurriera con este producto en conexión con el faro TIPO 6 que este no enciende las luces diurnas después de arrancar el motor, proceda de la siguiente manera:


Instale la resistencia de 120 ohmios incluida como se indica en las instrucciones. Ahora el faro también debería cambiar la luz diurna.





Consejo:


Un tutorial de montaje está disponible en YouTube en nuestro canal (HIGHSIDER Tips & Tricks). Enlace:


https://www.youtube.com/watch?v=XC85w-0orc8
