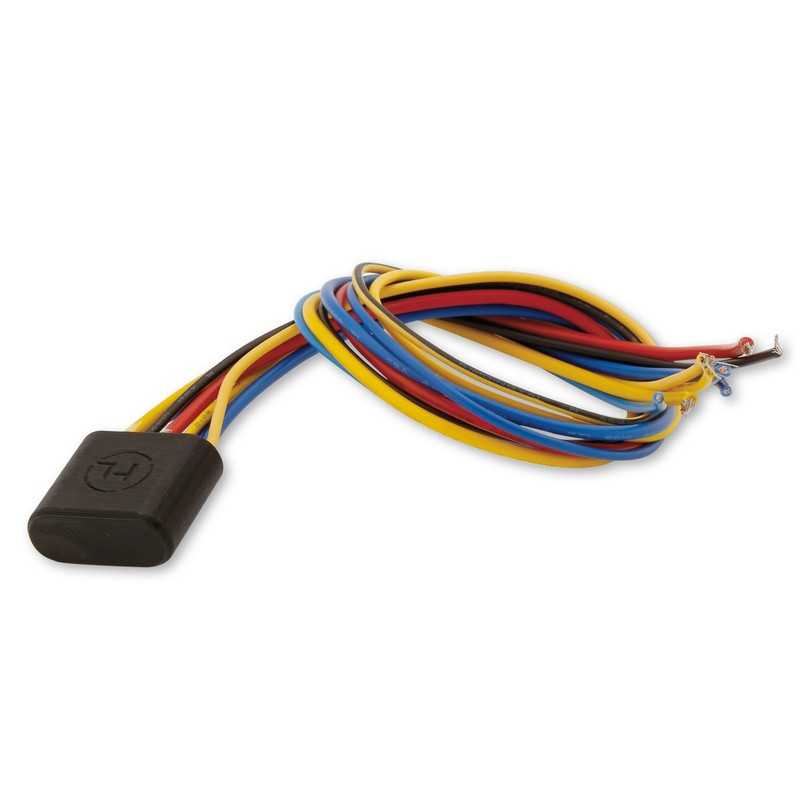

HIGHSIDER Relé intermitentes electrónico dos polos 6-14V 1107971

HIGHSIDER Relé electrónico de dos canales 6-14V


(Incluso más funciones que el predecesor HIGHSIDER Plus - Minus Converter CB3)


Es posible seleccionar la función deseada a través de Plus y controlarla a través de menos.


Un relé doble electrónico con entradas para todos los botones o interruptores comunes.


Una de las dos entradas se puede conectar a tierra o además se conecta la salida de 12 V correspondiente.


Las salidas pueden alimentar líneas de hasta 40 W en funcionamiento continuo.


Los consumidores de energía típicos, que se pueden encender y apagar a través de botones sin bloqueo (por ejemplo, bocina, luz de cruce, luz de carretera, etc.), los relés de dos canales se pueden controlar con el HIGHSIDER.


El uso del relé en lugar de una conexión directa del consumidor con el interruptor permite el uso de secciones transversales de cable más pequeñas y botones con valores de corriente bajos.





Ejemplo 1 :


Desea utilizar un pequeño pulsador con un caudal bajo, por ejemplo, para encender una bocina (alto consumo de corriente). Para evitar dañar el botón por el consumo de energía normal, simplemente use este relé electrónico.


Le permite usar interruptores o botones para cambiar corrientes altas.


Ejemplo 2:


En algunas motocicletas (p. ej., INDIAN), la señal de tierra de la luz intermitente está cronometrada.


Eso significa: conCon la ayuda del relé electrónico de dos canales, ahora puede convertir la señal de luz intermitente de tierra en positiva. Por lo tanto, todos los intermitentes, combinaciones de intermitentes/luces traseras o intermitentes/luces de posición pueden seguir utilizándose.


(Para la conversión a una combinación de intermitentes/luces traseras (por ejemplo, 254-540) necesita 1 relé electrónico para su vehículo)





Ventajas del producto:


- secciones transversales de cable extremadamente delgadas para conectar los botones


- Uso de interruptores para corrientes bajas a pesar de consumidores con corrientes altas


- Extensión de la vida útil de los interruptores


- 2 canales independientes


- Dimensiones muy pequeñas y bajo peso


- Producto completamente sellado (impermeable)


- Más pequeño y más flexible que las costosas cajas de interruptores multicanal


- Protección contra todos los posibles errores de cableado


- Más flexible que - TODO EN UNO SMART BOXES -





Dimensiones:


Ancho: 17mm


Profundidad: 9,5 mm


Altura: 17mm


Peso: 9g





Conexiones:


Rojo (grueso) = encendido más 12V (+)


Amarillo (grueso) = Salida de trabajo CH2 (+)


Azul (grueso) = Salida de trabajo CH1 (+)


Amarillo (fino) = Control más señal CH2


Azul (fino) = Control más señal CH1


Amarillo/Negro (fino) = Señal de control menos CH2


azul/negro (fino) = control señal negativa CH1


potencia máxima: 40 vatios





Alcance de la entrega: 1 pieza
